Модуль датчика удара SW-420
Модуль на основе датчика вибрации SW-420 и компаратор LM393 обнаруживает вибрации выше определенного порога. Порог может быть отрегулирован с помощью потенциометра на плате. Когда нет вибрации на выходе логический ноль и наоборот.
Применяется для обнаружения вибрации. Например, в системе защиты от взлома
Цифровой выход
Напряжение питания: 3,3 В-5В
Встроенный светодиодный индикатор
Размер платы: 3.2cm х 1.4cm
Модуль джойстика
Отлично подходит для управления вашими проектами (роботами, колесными платформами, для навигации в интерфейсе на мониторе и многое другое)
Модуль драйвера шагового двигателя ULN2003
Модуль ключей ULN2003 подходит для шагового двигателя
Модуль ЖКИ дисплея TFT 2,4" с сенсорной панелью ТИП2
Дисплей является шилдом для ардуино. Подключается напрямую к Arduino. Не требует модуля преобразователя уровней.
Разъем для MicroSD
Диагональ TFT ЖК-дисплея 2.4 дюйма
Яркая подсветка экрана благодаря 4 светодиодам, но вы можете регулировать яркость дисплея
Красочные, 18 бит 262,000 разных оттенков
Резистивный сенсорный экран
Разрешение 240×320 пикселей.
Контроллер spfd5408 со встроенным видео ОЗУ буфером
8-битный цифровой интерфейс
Модуль ЖКИ-дисплея NOKIA 5110
Графический монохромный LCD дисплей на базе контроллера PCD8544 от Philips.
Разрешение 84x48 точек. Дисплей имеет подсветку.
1. RST - Reset
2. CE - Chip Select
3. DC - data / instruction selection
4. DIN - serial data line
5. CLK - Serial Clock Line
6. VCC - power input (3.3v and 5v may, after experimental verification, no problem)
7. BL - backlight control
8. GND - Ground

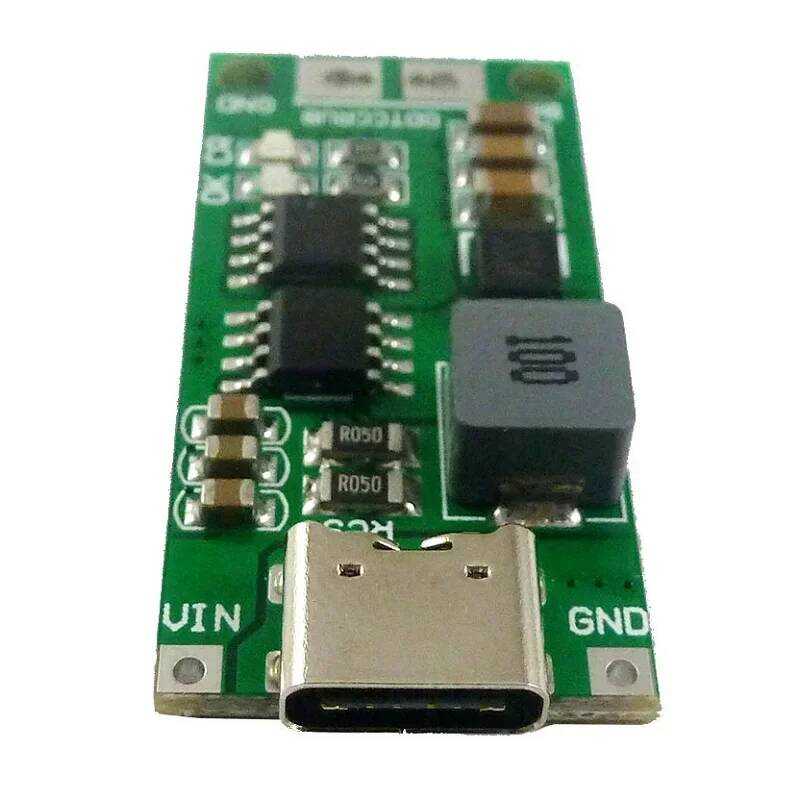

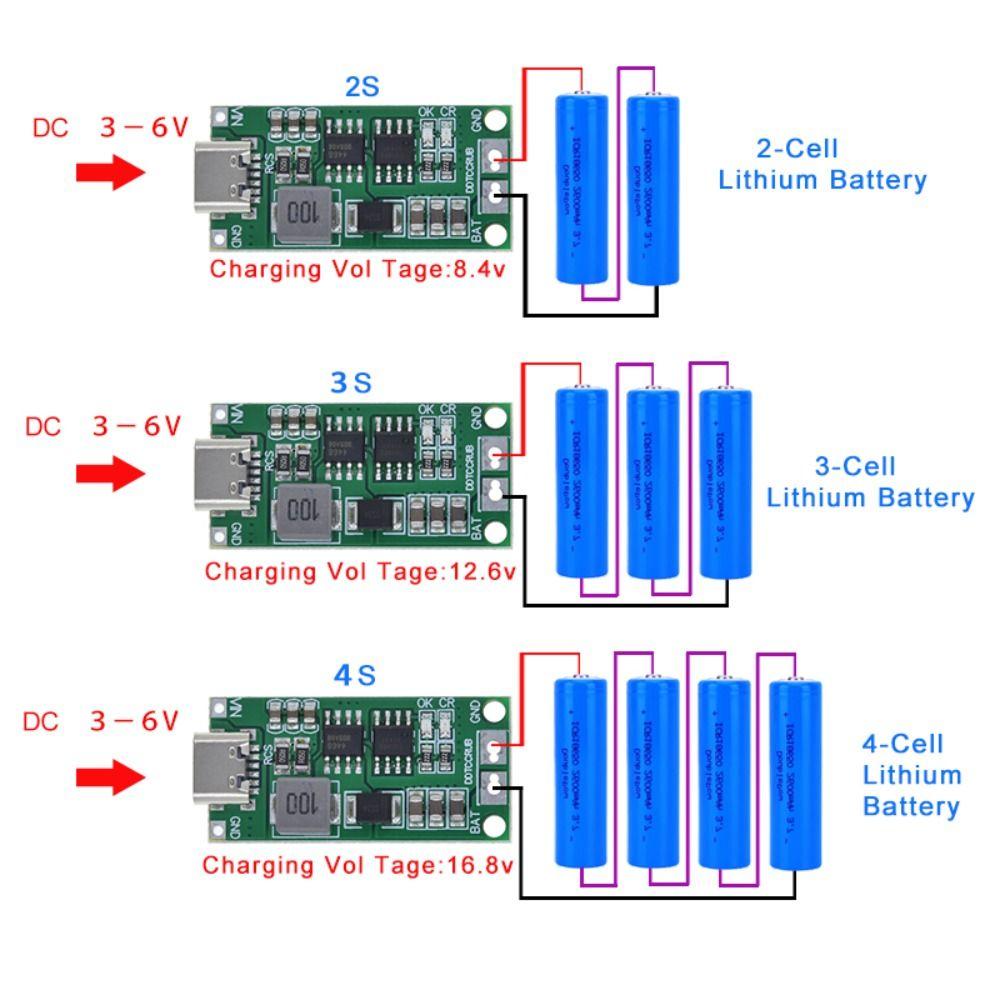

Модуль зарядки АКБ 2S USB-C -> 8,4В
Модуль ИК датчика обхода препятствий
Модуль на основе ИК датчика положения TCRT5000, детектирует отражение от черных и белых участков поверхности. В робототехнике может быть использован для выявления линии, вдоль которой осуществляется движение.
Чувствительность может быть отрегулирована.
Характеристики используемого датчика
Расстояние детектирования: 15 мм
Режим работы: отражение
Тип выхода: фототранзистор
Рабочее расстояние: 15 мм
Ток излучателя (ном: 60 мА
Коммутируемое напряжение (макс): 70 В
Коммутируемый ток (макс): 100 мА
Модуль ИК-приёмника 38kHz 3,3-5V
- Рабочее напряжение: 5V
- Цифровой выход
- Красный индикатор питания
Предназначен для приема сигнала с ИК пульта
Модуль контроллера 3D-принтера RAMPS1.4
Плата расширения для построения 3D принтеров и станков ЧПУ в связке с Arduino Mega или аналогами и модулей драйверов двигателей A4988 или DRV8825.
- 5 разъемов для подключения драйверов двигателей A4988 или DRV8825;
- Предохранитель на 5А для дополнительной защиты;
- Разъемы I2C и SPI для расширений возможностей платы;
- Возможность подключения разъемов для SD карт, LCD дисплеев;
- Разъемы для подключения нагревательного стола и экструдера;
- Индикаторы нагрева печатного стола и экструдера.
Модуль отслеживания линии TCRT5000 (обход препятствий)
Модуль на основе ИК датчика положения TCRT5000, детектирует отражение от черных и белых участков поверхности. В робототехнике может быть использован для выявления линии, вдоль которой осуществляется движение.
Чувствительность может быть отрегулирована.
Характеристики используемого датчика
Расстояние детектирования: 15 мм
Режим работы: отражение
Тип выхода: фототранзистор
Рабочее расстояние: 15 мм
Ток излучателя (ном: 60 мА
Коммутируемое напряжение (макс): 70 В
Коммутируемый ток (макс): 100 мА
Модуль питания LM1117-3,3V
- Входное напряжение стабилизатора 4,6..12 В.
- Выходной ток микросхем до 1 А
- Встроена система защиты по температуре и рассеиваемой мощности
Модуль питания LM1117-5,0V
- Входное напряжение: 6~12 В
- Выходное напряжение: 5.0 В (±0.05 В)
- Выходной ток: 800 мА
Модуль приёмника и передатчика 315МГц
Приемник:
Модель: MX-05V
Напряжение: 5 В
Ток: 4 мА
Частота: 315 МГц
Чувствительность:-105dB
Размер: 30 * 14 * 7 мм
Передатчик:
Модель: MX-FS-03V
Датчик расстояния :20-200meters
Напряжение: 3.5-12 В
Размер: 19 * 19 мм
Мощность передатчика: 10 мВт
Частота: 315 МГц
В комплект входит 1 применик и 1 передатчик
Модуль приёмника и передатчика 433МГц
Приемник:
Модель: MX-05V
Напряжение: 5 В
Ток: 4 мА
Частота: 433 МГц
Чувствительность:-105dB
Размер: 30 * 14 * 7 мм
Передатчик:
Модель: MX-FS-03V
Датчик расстояния :20-200meters
Напряжение: 3.5-12 В
Размер: 19 * 19 мм
Мощность передатчика: 10 мВт
Частота: 433 МГц
В комплект входит 1 применик и 1 передатчик
Модуль радиореле 1-канальный 12В тип1 с ПДУ
Модуль реле с радиоуправлением.
Напряжение питания модуля: 12В
Частота радиосвязи: 433 МГц
Радиус действия: до 30м
Коммутируемое напряжение: до 250 В
Коммутируемый ток: до 10 А
Модуль радиореле 2-х канальный 12В тип3
Напряжение питания: 12В
На модуле приемника установлена перемычка для изменения режима работы. В одном положении модуль работает в режиме фиксации- при первом нажатии на кнопку передатчика соответствующее реле замыкается, при повторном- размыкается. В другом положении перемычки модуль работает в режиме без фиксации- соответствующее реле замкнуто, пока нажата кнопка на передатчике, как только она отпускается - реле размыкается.
Модуль реле 1-канальный 12В. 10A 250V/реле
Модуль содержит одно реле. Реле имеет одну группу контактов на переключение.
Максимальное напряжение реле: 250В
Максимальный ток реле: 10А
Управляющее напряжение: 12В
Светодиоды для индикации состояния реле
Модуль реле 1-канальный 5В 10A 250V/реле
Модуль содержит одно реле. Реле имеет одну группу контактов на переключение.
Максимальное напряжение реле: 250В
Максимальный ток реле: 10А
Управляющее напряжение: 5В
Светодиоды для индикации состояния реле
Модуль реле 1-канальный Wi-Fi ESP-01 5В 10A 250V/реле
Технические параметры:
► Модель ESP8266: ESP-01S
► Напряжение питания: DC 5 В
► Рабочий ток: 250 мА
► Вывод управления реле: GPIO0
► Нагрузка переменного тока: 10 А, 250 В
► Нагрузка постоянного тока: 10 А, 30 В
Расстояние передачи: максимальное расстояние передачи 400 м (открытая среда, мобильный телефон, оснащенный Wi-Fi модулем)
Модуль сенсорной кнопки
Датчик касания, сенсорная кнопка TTP223B, Arduino используется для коммутации электрических цепей (включатель/выключатель), отличная замена традиционным механическим кнопкам (ключам). Отличается повышенной надежностью по причине отсутствия движущихся частей и низким энергопотреблением.
Для использования сенсорной кнопки TTP223B нужно установить её в месте и положении, предвиденном в проекте. Потом нужно к соответствующим выводам модуля подключить питание и Arduino контроллер (другое микропроцессорное управляющее устройство). На плате есть светодиод, обозначенный D, который горит, когда на модуль подается питание. На плате модуля предусмотрено четыре отверстия для закрепления на плоской поверхности.
Сенсорная площадка работает по емкостной технологии. Срабатывание модуля на коммутацию происходит от прикосновения пальцем к сенсорному датчику. В состоянии покоя - на выходе модуля низкий уровень напряжения, при касании сенсора - появляется высокий уровень напряжения. После 12 секунд бездействия модуль переходит в режим пониженного энергопотребления.
Датчик касания, сенсорная кнопка TTP223B, Arduino имеет один 3-х контактный разъем.
Обозначение контактов:
- SIG (выходной цифровой сигнал);
- VCC (напряжение питания);
- GND (общий контакт).
Питание модуля осуществляется или от Arduino контроллера, другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 2 – 5,5 В.
Характеристики:
модуль собран на микросхеме TTP223B;
сенсор работает по емкостной технологии;
светодиодная индикация питания;
напряжение питания модуля: 2 – 5,5 В;
чувствительность: 0 – 50 пФ;
время отклика (режим пониженного энергопотребления): 220 мс;
время отклика (активный режим): 60 мс;
Модуль таймера задержки 10сек-24ч 3,3-18V
Миниатюрный таймер задержки отключения или включения, формирующий логический уровень, с максимальным током нагрузки до 300 мА, вес около 2 грамм, размер 18.7×18.7мм, диапазон задержки от 10 секунд и до 24 часов, см. таблицу зависимости времени задержки от положений DIP-переключателей. Нагрузку (реле) необходимо включать между минусом питания и выходом, индуктивную нагрузку обязательно зашунтировав диодом.
Характеристики таймера:
1. Автоматический сброс при подаче питания;
2. Время задержки (диапазон регулировки) от ~10 секунд до 24 часов;
3. Максимальный выходной ток в зависимости от напряжения питания: 3 В/300mA; 5 В/200mA; 9 В/100mA
4. Входное напряжение: 3.3-18 В
5. Он может управлять реле (или иной нагрузкой, например светодиодами) 3 В / 5 В / 12 В и так далее.
6. Функция: переключатель задержки, таймер и т. д.
7. Размеры: 18.7 мм * 18,7 мм * 7.4 мм, шаг контактов: 2.54 мм
Установка таймера DIP-переключателями:
1. При разомкнутой перемычке "М" на печатной плате:
00000: 10 секунд 01000: 4 минут 10000: 14 минут 11000: 30 минут
00001: 20 секунд 01001: 5 минут 10001: 16 минут 11001: 35 минут
00010: 30 секунд 01010: 6 минут 10010: 18 минут 11010: 40 минут
00011: 60 секунд 01011: 7 минут 10011: 20 минут 11011: 45 минут
00100: 90 секунд 01100: 8 минут 10100: 22 минут 11100: 50 минут
00101: 120 секунд 01101: 9 минут 10101: 24 минут 11101: 55 минут
00110: 150 секунд 01110: 10 минут 10110: 26 минут 11110: 60 минут
00111: 180 секунд 01111: 12 минут 10111: 28 минут 11111: 75 минут
1. При замкнутой перемычке "М" на печатной плате::
00000: 1.5 часов 01000: 5.5 часов 10000: 9.5 часов 11000: 17 часов
00001: 2.0 часов 01001: 6.0 часов 10001: 10 часов 11001: 18 часов
00010: 2.5 часов 01010: 6.5 часов 10010: 11 часов 11010: 19 часов
00011: 3.0 часов 01011: 7.0 часов 10011: 12 часов 11011: 20 часов
00100: 3.5 часов 01100: 7.5 часов 10100: 13 часов 11100: 21 часов
00101: 4.0 часов 01101: 8.0 часов 10101: 14 часов 11101: 22 часов
00110: 4.5 часов 01110: 8.5 часов 10110: 15 часов 11110: 23 часов
00111: 5.0 часов 01111: 9.0 часов 10111: 16 часов 11111: 24 часов
Модуль таймера задержки 2сек-1000ч 2-5V
Таблица времени задержки в зависимости от номинала времязадающего сопротивления Rз и напряжения питания. При этом перемычки (см. ниже) не установлены. Таблица годится только для приблизительного расчета времени таймера.
| Сопротивление Rз, кОм | Время задержки таймера, с | |
|---|---|---|
| Uп = 3В | Uп = 4,5В | |
| 10 | 5.8 | 4.8 |
| 20 | 8.9 | 8 |
| 30 | 12.1 | 11.4 |
| 51 | 19.2 | 18 |
| 75 | 26.5 | 25 |
| 100 | 34 | 32 |
| 150 | 49 | 46 |
| 200 | 65 | 60 |
| 240 | 78 | 74 |
| 300 | 96 | 92 |
| 390 | 123 | 119 |
| 510 | 155 | 150 |
| 560 | 175 | 168 |
| 620 | 199 | 187 |
| 750 | 230 | 222 |
| 820 | 255 | 246 |
| 1000 | 330 | 291 |
| 1500 | 383 | 432 |
| 2000 | 598 | 568 |
| 3000 | 762 | 762 |
| 4700 | 1425 | 1165 |
| 5100 | 1631 | 1331 |
| 10000 | 2921 | 2621 |
| 15000 | 4394 | 3813 |
| 20000 | 5160 | 4660 |
| 22000 | 7052 | 6452 |
Что касается перемычек, они необходимы для многократного увеличения времени таймера. При этом необходимо установить сопротивление Rз. И от соответствующего ему времени согласно таблице, приведенной выше, перемычки будут кратно увеличивать время.
Так установив перемычку Р1 мы увеличим время в 8 раз.
Модуль термостата 220V 0 - +400°C MH100
Терморегулятор + термопара + твердотельное реле + радиатор.
Модуль термостата W1209 12V -50 - +110°C
Модуль программируемого термостата, измерение -50..110°C, питание 12 VDC, потребление 35(65)мА, релейный выход 2A 250VAC
Модуль термостата XH-W1411 -19 - +99°C 220V
Терморегулятор работает непосредственно от 220В. Реле терморегулятора коммутирует нагрузку с напряжением до 220 В, ток до 10 А.
Технические характеристики:
Диапазон регулирования температуры: - 19 ... + 99 ° C
Точность измерения: 0,1 ° С
Питание: 220 В
Выход: 220 В до 10 А.
Эксплуатационные требования:
Температура среды: -10 ... + 60 ℃
Влажность 20% ... 85%
КРАСНЫЙ ИНДИКАТОР (ПУСК):
Пуск горит (красный), означает, что реле замкнуто, устройство начинает работать
ЗЕЛЕНЫЙ ИНДИКАТОР (СТОП):
Стоп горит (зеленый), означает, что реле отключается, устройство перестает работать
ЦИФРОВОЙ ДИСПЛЕЙ:
1. Средний, красный, цифровой дисплей для текущей температуры
2. Левый, желтый, цифровой дисплей для температуры запуска
3. Правый, желтый, цифровой дисплей для заданной температуры остановки
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:
1 Старт для охлаждения:
1.1 Установить начальное значение температуры > значение температуры остановки:
-когда измеренная температура ≥ начала температуры, реле замкнуто, оборудование начинает работать
-когда измеренная температура ≤ температуры остановки реле, оборудование перестает работать
Например: установить температуру пуска 30 °С, температуру остановки 20°С:
-когда измеренная температура ≥ 30 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренная температура ≤ 25 °С, реле размыкается, индикатор стоп (зеленый) горит
2 Старт для нагрева:
-когда измеренная температура ≤ температуры пуска, реле включено, нагревательное устройство работает
-когда измеренная температура ≥ температуры остановки, реле выключено, нагревательное устройство останавливается
Например: установить температуру пуска 25 °С, температуру остановки 30°С:
-когда измеренное значение температуры ≤ 25 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренное значение температуры ≥ 30 °С, реле размыкается, индикатор стоп (зеленый) горит
3. Когда значение температуры включения = значению температуры выключения, реле выключено.
SET – Нажатие в течении 3-х секунд выключает устройство, повторное нажатие включает.
Короткое нажатие переключает режимы F-1, F-2, F-3.
F1 – Прерывистая работа, левый индикатор время работы (минуты), правый индикатор время паузы (минуты)
F2 – Отключение по таймеру, левый-часы, правый-минуты (99:59)
F3 – Включение по таймеру, -//- (99:59)
Коррекция температуры – Отключить питание, удерживая кнопку SET включить питание,
индикаторы покажут -000- Кнопками (START + ̶ ) ввести коррекцию температуры (-9,9 оС +99 оС, нажать SET.
Самотестирование - Отключить питание, удерживая кнопки (START + ̶ ) включить питание.
Заводские настройки - Отключить питание, удерживая кнопки (STOP + ̶ ) включить питание.
Модуль термостата в корпусе 2 канала 220V -50 - +120°C MH3008
STC-3008 электронный регулятор температуры является готовым устройством с двумя реле, датчиками и дисплеями, по одному на охлаждение и обогрев, то есть можно выставить два
температурных режима срабатывания. Одним из преимуществ термостата является простота подключения, наличие калибровки и программирование температуры срабатывания,
получаемой с датчика. Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах, инкубаторах, брудерах, самогонных аппаратах, серверных шкафах и т.д.
STC-3008 инструкция на русском языке:
- Два дисплея отображают режимы работы: один нагрев, другой охлаждение. В режиме ожидания дисплеи показывают температуру окружающей среды. Вход в режим настроей производится удержанием одной из четырех кнопок.
- Нажмите и удерживайте кнопку "Вверх-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска первого реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки первого реле (по умолчанию 40 °C).
- Нажмите и удерживайте кнопку "Вверх-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска второго реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки второго реле (по умолчанию 40 °C).
- Световая индикация над дисплеями говорит о том, что подключенное к терморегулятору устройство включено.
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-1" и "Вниз-1".
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-2" и "Вниз-2".
- Для полного сброса контроллера нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вниз-1" и "Вниз-2".
Описание кодировок:
- P0 и P1 - задержка старта от 0 до 60 минут
- P2 - оповещение о высокой температуре до +120 °C
- P3 - оповещение о низкой температуре до -55 °C
Технические характеристики:
Диапазон температур: -55 C +120 C
Гистерезис: 0.3 - 10C
Разрешение: 0.1C
Точность: +- 1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110 - 220 В
Потребляемая мощность: < 3 Вт
Сенсор: NTC10K (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 220V
Температура окружающей среды: 0C +60C
Размеры: 75 x 34,5 x 85 мм
Модуль термостата в корпусе 220V -50 - +110°C MH1210W
- Диапазон замера температуры: -50°C ~ 110°C
- Диапазон управления: -50°C ~ +110°C
- Погрешность замера температуры: ±0.5°C
- Модель сенсора: NTC (10K/3435)
- Точность управления: 0.1°C
- Потребляемая мощность: ≤3Вт
- Параметры реле: AC 10A /220V
- Рабочая температура: -20°C ~ +70°C
Модуль термостата и влагорегулятора с датчиком SCT3028 220V -20 - +80°C, 0-100%
STC-3028 электронный регулятор температуры является готовым устройством с двумя 10А реле, по одному на управление температурой и влажностью.
В зависимости от того, что ниже - стартовая или конечная температура, стартовая или конечная влажность - регулятор може управлять как обогревателем, так и охладителем, как увлажнителем так и осушителем.
Электронный регулятор температуры и влажности может применяться в инкубаторах, холодильниках, парниках и т.д.
Модуль тестера ёмкости аккумуляторов18650 XH-M240
Модуль универсальный многофункциональный шилд для ARDUINO UNO
Описание:
- Четырёх разрядный семисигментный индикатор
- Встроенный разъём для инфракрасного приёмника
- Четыре индикаторных светодиода
- Три раздельных кнопки управления + кнопка сброса
- Разъём для модуля распознавания голоса, Bluetooth, либо беспроводного интерфейса
- Разъём для подкулючения сервоприводов
- Разъём для подключения датчика температуры DS18B20, LM35
- Встроенный зумер
Модуль УНЧ D-класса PAM8610 2*15Вт с регулятором 6-15В
Цифровой аудио усилитель
Режим работы: D Класс
Основа: микросхема PAM8610
Питание: 6-15V DC
Напряжение: 12 В постоянного тока
Размер: 45 * 48 * 18мм
Выходная мощность: 10W * 2 (8Ohm), 15W * 2 (4 Ом)
Частотный диапазон: 20 Гц-15Khz
Стерео
Статический ток: 20 мА
SNR: 90%
Входное сопротивление: 20 мОм
Выходное сопротивление: 4-8Ohm
Модуль датчика удара SW-420
Модуль на основе датчика вибрации SW-420 и компаратор LM393 обнаруживает вибрации выше определенного порога. Порог может быть отрегулирован с помощью потенциометра на плате. Когда нет вибрации на выходе логический ноль и наоборот.
Применяется для обнаружения вибрации. Например, в системе защиты от взлома
Цифровой выход
Напряжение питания: 3,3 В-5В
Встроенный светодиодный индикатор
Размер платы: 3.2cm х 1.4cm
Модуль ЖКИ дисплея TFT 2,4" с сенсорной панелью ТИП2
Дисплей является шилдом для ардуино. Подключается напрямую к Arduino. Не требует модуля преобразователя уровней.
Разъем для MicroSD
Диагональ TFT ЖК-дисплея 2.4 дюйма
Яркая подсветка экрана благодаря 4 светодиодам, но вы можете регулировать яркость дисплея
Красочные, 18 бит 262,000 разных оттенков
Резистивный сенсорный экран
Разрешение 240×320 пикселей.
Контроллер spfd5408 со встроенным видео ОЗУ буфером
8-битный цифровой интерфейс
Модуль ЖКИ-дисплея NOKIA 5110
Графический монохромный LCD дисплей на базе контроллера PCD8544 от Philips.
Разрешение 84x48 точек. Дисплей имеет подсветку.
1. RST - Reset
2. CE - Chip Select
3. DC - data / instruction selection
4. DIN - serial data line
5. CLK - Serial Clock Line
6. VCC - power input (3.3v and 5v may, after experimental verification, no problem)
7. BL - backlight control
8. GND - Ground
Модуль ИК датчика обхода препятствий
Модуль на основе ИК датчика положения TCRT5000, детектирует отражение от черных и белых участков поверхности. В робототехнике может быть использован для выявления линии, вдоль которой осуществляется движение.
Чувствительность может быть отрегулирована.
Характеристики используемого датчика
Расстояние детектирования: 15 мм
Режим работы: отражение
Тип выхода: фототранзистор
Рабочее расстояние: 15 мм
Ток излучателя (ном: 60 мА
Коммутируемое напряжение (макс): 70 В
Коммутируемый ток (макс): 100 мА
Модуль индикатора уровня звука на KA2284
Основой модуля индикатора уровня звука является специализированная микросхема KA2284.
На модуле установлено 5 светодиодов для индикации уровня звука.
Регулировка чувствительности выполняется подстроечным резистором.
Выводы разъема подписаны на печатной плате.
Модуль контроллера 3D-принтера RAMPS1.4
Плата расширения для построения 3D принтеров и станков ЧПУ в связке с Arduino Mega или аналогами и модулей драйверов двигателей A4988 или DRV8825.
- 5 разъемов для подключения драйверов двигателей A4988 или DRV8825;
- Предохранитель на 5А для дополнительной защиты;
- Разъемы I2C и SPI для расширений возможностей платы;
- Возможность подключения разъемов для SD карт, LCD дисплеев;
- Разъемы для подключения нагревательного стола и экструдера;
- Индикаторы нагрева печатного стола и экструдера.
Модуль отслеживания линии TCRT5000 (обход препятствий)
Модуль на основе ИК датчика положения TCRT5000, детектирует отражение от черных и белых участков поверхности. В робототехнике может быть использован для выявления линии, вдоль которой осуществляется движение.
Чувствительность может быть отрегулирована.
Характеристики используемого датчика
Расстояние детектирования: 15 мм
Режим работы: отражение
Тип выхода: фототранзистор
Рабочее расстояние: 15 мм
Ток излучателя (ном: 60 мА
Коммутируемое напряжение (макс): 70 В
Коммутируемый ток (макс): 100 мА
Модуль приёмника и передатчика 315МГц
Приемник:
Модель: MX-05V
Напряжение: 5 В
Ток: 4 мА
Частота: 315 МГц
Чувствительность:-105dB
Размер: 30 * 14 * 7 мм
Передатчик:
Модель: MX-FS-03V
Датчик расстояния :20-200meters
Напряжение: 3.5-12 В
Размер: 19 * 19 мм
Мощность передатчика: 10 мВт
Частота: 315 МГц
В комплект входит 1 применик и 1 передатчик
Модуль приёмника и передатчика 433МГц
Приемник:
Модель: MX-05V
Напряжение: 5 В
Ток: 4 мА
Частота: 433 МГц
Чувствительность:-105dB
Размер: 30 * 14 * 7 мм
Передатчик:
Модель: MX-FS-03V
Датчик расстояния :20-200meters
Напряжение: 3.5-12 В
Размер: 19 * 19 мм
Мощность передатчика: 10 мВт
Частота: 433 МГц
В комплект входит 1 применик и 1 передатчик
Модуль радиореле 2-х канальный 12В тип3
Напряжение питания: 12В
На модуле приемника установлена перемычка для изменения режима работы. В одном положении модуль работает в режиме фиксации- при первом нажатии на кнопку передатчика соответствующее реле замыкается, при повторном- размыкается. В другом положении перемычки модуль работает в режиме без фиксации- соответствующее реле замкнуто, пока нажата кнопка на передатчике, как только она отпускается - реле размыкается.
Модуль реле 1-канальный Wi-Fi ESP-01 5В 10A 250V/реле
Технические параметры:
► Модель ESP8266: ESP-01S
► Напряжение питания: DC 5 В
► Рабочий ток: 250 мА
► Вывод управления реле: GPIO0
► Нагрузка переменного тока: 10 А, 250 В
► Нагрузка постоянного тока: 10 А, 30 В
Расстояние передачи: максимальное расстояние передачи 400 м (открытая среда, мобильный телефон, оснащенный Wi-Fi модулем)
Модуль сенсорной кнопки
Датчик касания, сенсорная кнопка TTP223B, Arduino используется для коммутации электрических цепей (включатель/выключатель), отличная замена традиционным механическим кнопкам (ключам). Отличается повышенной надежностью по причине отсутствия движущихся частей и низким энергопотреблением.
Для использования сенсорной кнопки TTP223B нужно установить её в месте и положении, предвиденном в проекте. Потом нужно к соответствующим выводам модуля подключить питание и Arduino контроллер (другое микропроцессорное управляющее устройство). На плате есть светодиод, обозначенный D, который горит, когда на модуль подается питание. На плате модуля предусмотрено четыре отверстия для закрепления на плоской поверхности.
Сенсорная площадка работает по емкостной технологии. Срабатывание модуля на коммутацию происходит от прикосновения пальцем к сенсорному датчику. В состоянии покоя - на выходе модуля низкий уровень напряжения, при касании сенсора - появляется высокий уровень напряжения. После 12 секунд бездействия модуль переходит в режим пониженного энергопотребления.
Датчик касания, сенсорная кнопка TTP223B, Arduino имеет один 3-х контактный разъем.
Обозначение контактов:
- SIG (выходной цифровой сигнал);
- VCC (напряжение питания);
- GND (общий контакт).
Питание модуля осуществляется или от Arduino контроллера, другого микропроцессорного управляющего устройства, или от внешнего источника питания (блока питания батареи). Напряжение питания модуля 2 – 5,5 В.
Характеристики:
модуль собран на микросхеме TTP223B;
сенсор работает по емкостной технологии;
светодиодная индикация питания;
напряжение питания модуля: 2 – 5,5 В;
чувствительность: 0 – 50 пФ;
время отклика (режим пониженного энергопотребления): 220 мс;
время отклика (активный режим): 60 мс;
Модуль таймера задержки 10сек-24ч 3,3-18V
Миниатюрный таймер задержки отключения или включения, формирующий логический уровень, с максимальным током нагрузки до 300 мА, вес около 2 грамм, размер 18.7×18.7мм, диапазон задержки от 10 секунд и до 24 часов, см. таблицу зависимости времени задержки от положений DIP-переключателей. Нагрузку (реле) необходимо включать между минусом питания и выходом, индуктивную нагрузку обязательно зашунтировав диодом.
Характеристики таймера:
1. Автоматический сброс при подаче питания;
2. Время задержки (диапазон регулировки) от ~10 секунд до 24 часов;
3. Максимальный выходной ток в зависимости от напряжения питания: 3 В/300mA; 5 В/200mA; 9 В/100mA
4. Входное напряжение: 3.3-18 В
5. Он может управлять реле (или иной нагрузкой, например светодиодами) 3 В / 5 В / 12 В и так далее.
6. Функция: переключатель задержки, таймер и т. д.
7. Размеры: 18.7 мм * 18,7 мм * 7.4 мм, шаг контактов: 2.54 мм
Установка таймера DIP-переключателями:
1. При разомкнутой перемычке "М" на печатной плате:
00000: 10 секунд 01000: 4 минут 10000: 14 минут 11000: 30 минут
00001: 20 секунд 01001: 5 минут 10001: 16 минут 11001: 35 минут
00010: 30 секунд 01010: 6 минут 10010: 18 минут 11010: 40 минут
00011: 60 секунд 01011: 7 минут 10011: 20 минут 11011: 45 минут
00100: 90 секунд 01100: 8 минут 10100: 22 минут 11100: 50 минут
00101: 120 секунд 01101: 9 минут 10101: 24 минут 11101: 55 минут
00110: 150 секунд 01110: 10 минут 10110: 26 минут 11110: 60 минут
00111: 180 секунд 01111: 12 минут 10111: 28 минут 11111: 75 минут
1. При замкнутой перемычке "М" на печатной плате::
00000: 1.5 часов 01000: 5.5 часов 10000: 9.5 часов 11000: 17 часов
00001: 2.0 часов 01001: 6.0 часов 10001: 10 часов 11001: 18 часов
00010: 2.5 часов 01010: 6.5 часов 10010: 11 часов 11010: 19 часов
00011: 3.0 часов 01011: 7.0 часов 10011: 12 часов 11011: 20 часов
00100: 3.5 часов 01100: 7.5 часов 10100: 13 часов 11100: 21 часов
00101: 4.0 часов 01101: 8.0 часов 10101: 14 часов 11101: 22 часов
00110: 4.5 часов 01110: 8.5 часов 10110: 15 часов 11110: 23 часов
00111: 5.0 часов 01111: 9.0 часов 10111: 16 часов 11111: 24 часов
Модуль таймера задержки 2сек-1000ч 2-5V
Таблица времени задержки в зависимости от номинала времязадающего сопротивления Rз и напряжения питания. При этом перемычки (см. ниже) не установлены. Таблица годится только для приблизительного расчета времени таймера.
| Сопротивление Rз, кОм | Время задержки таймера, с | |
|---|---|---|
| Uп = 3В | Uп = 4,5В | |
| 10 | 5.8 | 4.8 |
| 20 | 8.9 | 8 |
| 30 | 12.1 | 11.4 |
| 51 | 19.2 | 18 |
| 75 | 26.5 | 25 |
| 100 | 34 | 32 |
| 150 | 49 | 46 |
| 200 | 65 | 60 |
| 240 | 78 | 74 |
| 300 | 96 | 92 |
| 390 | 123 | 119 |
| 510 | 155 | 150 |
| 560 | 175 | 168 |
| 620 | 199 | 187 |
| 750 | 230 | 222 |
| 820 | 255 | 246 |
| 1000 | 330 | 291 |
| 1500 | 383 | 432 |
| 2000 | 598 | 568 |
| 3000 | 762 | 762 |
| 4700 | 1425 | 1165 |
| 5100 | 1631 | 1331 |
| 10000 | 2921 | 2621 |
| 15000 | 4394 | 3813 |
| 20000 | 5160 | 4660 |
| 22000 | 7052 | 6452 |
Что касается перемычек, они необходимы для многократного увеличения времени таймера. При этом необходимо установить сопротивление Rз. И от соответствующего ему времени согласно таблице, приведенной выше, перемычки будут кратно увеличивать время.
Так установив перемычку Р1 мы увеличим время в 8 раз.
Модуль термостата XH-W1411 -19 - +99°C 220V
Терморегулятор работает непосредственно от 220В. Реле терморегулятора коммутирует нагрузку с напряжением до 220 В, ток до 10 А.
Технические характеристики:
Диапазон регулирования температуры: - 19 ... + 99 ° C
Точность измерения: 0,1 ° С
Питание: 220 В
Выход: 220 В до 10 А.
Эксплуатационные требования:
Температура среды: -10 ... + 60 ℃
Влажность 20% ... 85%
КРАСНЫЙ ИНДИКАТОР (ПУСК):
Пуск горит (красный), означает, что реле замкнуто, устройство начинает работать
ЗЕЛЕНЫЙ ИНДИКАТОР (СТОП):
Стоп горит (зеленый), означает, что реле отключается, устройство перестает работать
ЦИФРОВОЙ ДИСПЛЕЙ:
1. Средний, красный, цифровой дисплей для текущей температуры
2. Левый, желтый, цифровой дисплей для температуры запуска
3. Правый, желтый, цифровой дисплей для заданной температуры остановки
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ:
1 Старт для охлаждения:
1.1 Установить начальное значение температуры > значение температуры остановки:
-когда измеренная температура ≥ начала температуры, реле замкнуто, оборудование начинает работать
-когда измеренная температура ≤ температуры остановки реле, оборудование перестает работать
Например: установить температуру пуска 30 °С, температуру остановки 20°С:
-когда измеренная температура ≥ 30 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренная температура ≤ 25 °С, реле размыкается, индикатор стоп (зеленый) горит
2 Старт для нагрева:
-когда измеренная температура ≤ температуры пуска, реле включено, нагревательное устройство работает
-когда измеренная температура ≥ температуры остановки, реле выключено, нагревательное устройство останавливается
Например: установить температуру пуска 25 °С, температуру остановки 30°С:
-когда измеренное значение температуры ≤ 25 °С, реле замыкается, индикатор пуск (красный) горит
-когда измеренное значение температуры ≥ 30 °С, реле размыкается, индикатор стоп (зеленый) горит
3. Когда значение температуры включения = значению температуры выключения, реле выключено.
SET – Нажатие в течении 3-х секунд выключает устройство, повторное нажатие включает.
Короткое нажатие переключает режимы F-1, F-2, F-3.
F1 – Прерывистая работа, левый индикатор время работы (минуты), правый индикатор время паузы (минуты)
F2 – Отключение по таймеру, левый-часы, правый-минуты (99:59)
F3 – Включение по таймеру, -//- (99:59)
Коррекция температуры – Отключить питание, удерживая кнопку SET включить питание,
индикаторы покажут -000- Кнопками (START + ̶ ) ввести коррекцию температуры (-9,9 оС +99 оС, нажать SET.
Самотестирование - Отключить питание, удерживая кнопки (START + ̶ ) включить питание.
Заводские настройки - Отключить питание, удерживая кнопки (STOP + ̶ ) включить питание.
Модуль термостата в корпусе 2 канала 220V -50 - +120°C MH3008
STC-3008 электронный регулятор температуры является готовым устройством с двумя реле, датчиками и дисплеями, по одному на охлаждение и обогрев, то есть можно выставить два
температурных режима срабатывания. Одним из преимуществ термостата является простота подключения, наличие калибровки и программирование температуры срабатывания,
получаемой с датчика. Термореле может применяться в водонагревателях, морозильных камерах, холодильниках, аквариумах, инкубаторах, брудерах, самогонных аппаратах, серверных шкафах и т.д.
STC-3008 инструкция на русском языке:
- Два дисплея отображают режимы работы: один нагрев, другой охлаждение. В режиме ожидания дисплеи показывают температуру окружающей среды. Вход в режим настроей производится удержанием одной из четырех кнопок.
- Нажмите и удерживайте кнопку "Вверх-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска первого реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-1" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки первого реле (по умолчанию 40 °C).
- Нажмите и удерживайте кнопку "Вверх-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры запуска второго реле (по умолчанию 25 °C).
- Нажмите и удерживайте кнопку "Вниз-2" в течение 3 секунд, дисплей замигает, далее нажмите "Вверх" или "Вниз" для установки температуры остановки второго реле (по умолчанию 40 °C).
- Световая индикация над дисплеями говорит о том, что подключенное к терморегулятору устройство включено.
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-1" и "Вниз-1".
- Для перехода в режим калибровки первого датчика нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вверх-2" и "Вниз-2".
- Для полного сброса контроллера нажмите и удерживайте одновременно в течение 3 секунд кнопки "Вниз-1" и "Вниз-2".
Описание кодировок:
- P0 и P1 - задержка старта от 0 до 60 минут
- P2 - оповещение о высокой температуре до +120 °C
- P3 - оповещение о низкой температуре до -55 °C
Технические характеристики:
Диапазон температур: -55 C +120 C
Гистерезис: 0.3 - 10C
Разрешение: 0.1C
Точность: +- 1C
Диапазон калибровки датчика температуры: -10C +10C
Программируемая задержка включения/выключения 1 - 10 мин
Напряжение питания: 110 - 220 В
Потребляемая мощность: < 3 Вт
Сенсор: NTC10K (длина 1м)
Максимальный ток нагрузки: два реле по 10A / 220V
Температура окружающей среды: 0C +60C
Размеры: 75 x 34,5 x 85 мм
Модуль термостата в корпусе 220V -50 - +110°C MH1210W
- Диапазон замера температуры: -50°C ~ 110°C
- Диапазон управления: -50°C ~ +110°C
- Погрешность замера температуры: ±0.5°C
- Модель сенсора: NTC (10K/3435)
- Точность управления: 0.1°C
- Потребляемая мощность: ≤3Вт
- Параметры реле: AC 10A /220V
- Рабочая температура: -20°C ~ +70°C
Модуль термостата и влагорегулятора с датчиком SCT3028 220V -20 - +80°C, 0-100%
STC-3028 электронный регулятор температуры является готовым устройством с двумя 10А реле, по одному на управление температурой и влажностью.
В зависимости от того, что ниже - стартовая или конечная температура, стартовая или конечная влажность - регулятор може управлять как обогревателем, так и охладителем, как увлажнителем так и осушителем.
Электронный регулятор температуры и влажности может применяться в инкубаторах, холодильниках, парниках и т.д.
Модуль тестера ёмкости аккумуляторов18650 XH-M240
Модуль универсальный многофункциональный шилд для ARDUINO UNO
Описание:
- Четырёх разрядный семисигментный индикатор
- Встроенный разъём для инфракрасного приёмника
- Четыре индикаторных светодиода
- Три раздельных кнопки управления + кнопка сброса
- Разъём для модуля распознавания голоса, Bluetooth, либо беспроводного интерфейса
- Разъём для подкулючения сервоприводов
- Разъём для подключения датчика температуры DS18B20, LM35
- Встроенный зумер
Модуль УНЧ D-класса PAM8610 2*15Вт с регулятором 6-15В
Цифровой аудио усилитель
Режим работы: D Класс
Основа: микросхема PAM8610
Питание: 6-15V DC
Напряжение: 12 В постоянного тока
Размер: 45 * 48 * 18мм
Выходная мощность: 10W * 2 (8Ohm), 15W * 2 (4 Ом)
Частотный диапазон: 20 Гц-15Khz
Стерео
Статический ток: 20 мА
SNR: 90%
Входное сопротивление: 20 мОм
Выходное сопротивление: 4-8Ohm
