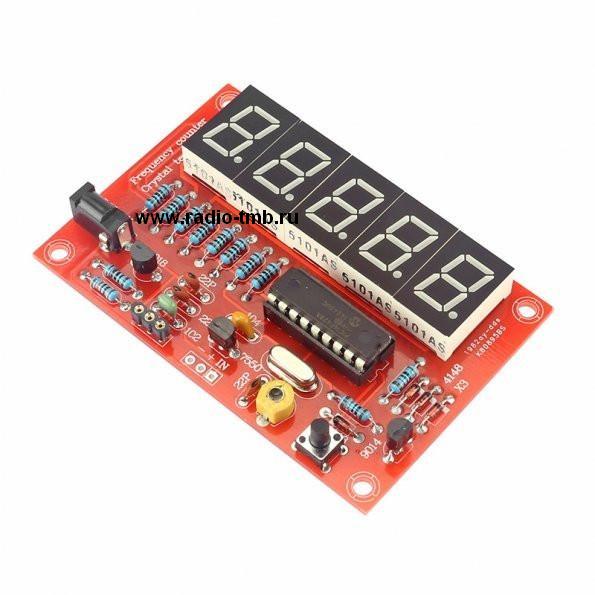

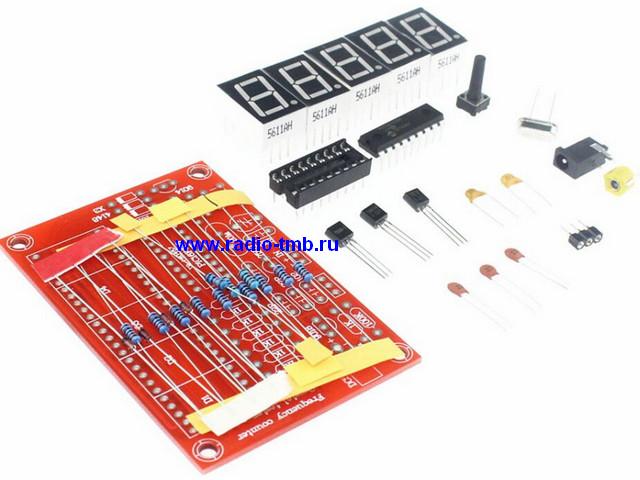

Набор для сборки частотомера с диапазоном измеряемых частот 1Гц-50МГц. Так же устройство имеет функцию измерения частоты кварцевых резонаторов 4-40МГц.
Прибор может работать в режиме частотомера или цифровой шкалы приемника или трансивера. Диапазоны измерения частоты определяются автоматически. Если отображается значение частоты в "кГц" - разделительная точка моргает, если в "МГц" - светится постоянно. Также схема может делать измерения с учетом сдвига частоты, который будет добавляться или вычитаться с измеряемого значения. Схема может измерять сигналы только положительной полярности напряжением до 5В.
В режиме цифровой шкалы прибор может измерить значение промежуточной частоты, например, по измерению частоты опорного генератора SSB-формирователя или SSB-демодулятора. Затем это значение запоминается и может либо вычитаться из результата измерения частоты генератора плавного диапазона, либо складываться с ним. При работе с приемником прямого преобразования — режим работы как у простого частотомера.
Основные характеристики:
- Диапазон измеряемых частот: 1 Гц ... 50 МГц
- Диапазон измерения кварцевых резонаторов: 4МГц...40Мгц
- Атоматическое переключение диапазонов
- Возможное добавление или вычитание смещения частоты (программируется для цифровой шкалы)
- Максимальный входной сигнал: 5V
- Напряжение питания: 5-9В
- Габариты: 80х54х17 мм
Схема:
Настройка цифровой шкалы:
При работе в качестве цифровой шкалы требуется ввод значения ПЧ, на которую нужно делать поправку. Сначала нужно нажать кнопку S1 и удерживать её до тех пор пока не появится на дисплее «PROG». Затем отпустить кнопку. Управление меню осуществляется быстрыми (перемещение по меню) и продолжительными (выбор) нажатиями этой кнопки.
Разделы меню:
- «OUT» — при его выборе прибор выходит из меню без изменений.
- «ADD» — сохранение измеренной частоты на сложение.
- «SUB» — сохранение измеренной частоты на вычитание.
- «ZERO» — сброс частоты, прибор будет показывать частоту без коррекции на ПЧ.
Чтобы сделать коррекцию на ПЧ нужно сначала измерить эту ПЧ. То есть, подаете на вход прибора именно такую частоту, например, с опорного генератора или может быть с лабораторного генератора, на котором нужно установить частоту равную частоте ПЧ конкретного аппарата, в котором шкала будет работать. Затем, нажимаете S1 продолжительно пока не появится «PROG». Далее короткими нажатиями переходите на «ADD» если данную частоту нужно прибавлять или на «SUB» если данную частоту нужно вычитывать. Длинным нажатием подтверждаете свой выбор. Вот и все. Теперь прибор при измерении будет делать поправку на ПЧ, которую вы задали.
